Como calcular o resistor para LED em diferentes tensões

Ligar um LED direto em 5V, 12V ou 24V é um dos erros que mais vejo na bancada, e também um dos que mais queima LED. O componente acende forte por um instante e depois apaga para sempre. Isso acontece porque o LED não se comporta como uma lâmpada comum: ele é um diodo que precisa de corrente limitada, e é exatamente essa a função do resistor em série.

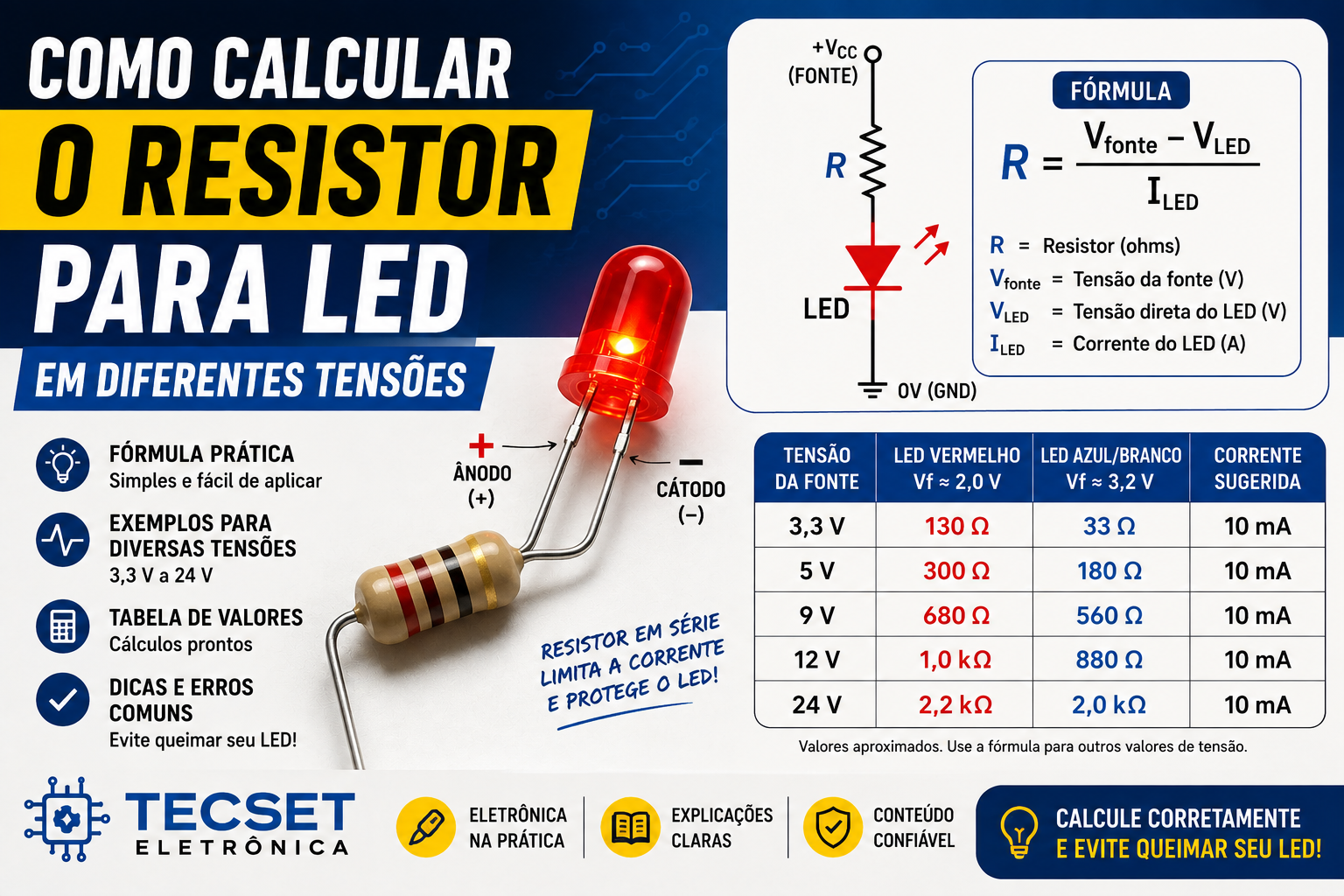

Como Calcular o Resistor para LED

Na prática de oficina, muita gente usa o mesmo resistor para qualquer tensão, e é aí que está o problema. O resistor que funciona perfeito para um LED indicador alimentado em 3,3V por um ESP32 não serve para o mesmo LED ligado em 12V de uma fonte de bancada ou em 24V de um painel industrial. Se a tensão da fonte muda, o cálculo tem que ser refeito, ou você vai ter um LED fraco ou um resistor sobrecarregado esquentando na placa.

Neste artigo vou te mostrar, de forma prática e direta como fazemos no dia a dia de técnico, como calcular o resistor para LED em diferentes tensões. Sem matemática avançada, mas do jeito certo.

Você vai ver por que o LED não pode ser ligado direto na fonte, como o resistor absorve a diferença entre a tensão da fonte e a tensão direta do LED e se ele deve ficar antes ou depois do LED. Vamos passar pela fórmula essencial que usamos em todo dimensionamento, R = (Vfonte - VLED) / ILED, entendendo o que é Vf, como escolher a corrente ideal para brilho e durabilidade e como converter mA para A sem erro.

Na parte principal, vamos calcular juntos exemplos reais para 3,3V, 5V, 9V, 12V e 24V, com tabela mostrando resistência calculada e o valor comercial mais próximo para você comprar. Depois disso, você vai aprender a escolher entre os valores comuns como 330Ω, 470Ω, 680Ω e 1kΩ, o que acontece se usar um resistor maior ou menor que o calculado e como definir a potência correta, de 1/8W a 1W, para evitar superaquecimento mesmo com o valor ôhmico certo.

Para fechar, vamos ver por que um LED azul ou branco exige um resistor diferente de um vermelho, se o mesmo cálculo serve para LEDs de alto brilho e de potência, e os 7 erros mais comuns que queimam LEDs na bancada, desde ignorar a tensão direta até confundir mA com A. Esse guia vai ficar como sua referência rápida para dimensionar o resistor correto em qualquer projeto, seja com Arduino, ESP32 ou fontes de 12V e 24V.

1. Por que o LED precisa de um resistor em série

Todo iniciante já fez esse teste na bancada: pegar um LED de 5mm, ligar direto em uma fonte de 5V ou em uma bateria de 9V e ver o que acontece. O resultado é sempre o mesmo. Ele dá um flash muito forte e queima. Isso não é defeito do LED, é característica de funcionamento.

Diferente de uma lâmpada incandescente, o LED não tem uma resistência interna que se estabiliza. Ele é um diodo semicondutor. Depois que a tensão direta (Vf) é vencida, a corrente sobe de forma exponencial. Sem nada para limitar, a fonte entrega toda a corrente que puder e o cristal do LED não suporta. Por isso um LED nunca deve ser ligado diretamente a uma fonte de tensão.

É aqui que entra o resistor em série. A função dele é simples e dupla: limitar a corrente que passa pelo LED para um valor seguro e absorver a sobra de tensão que existe entre a fonte e o LED.

Pense assim, com números reais de bancada:

• Tensão da fonte (Vfonte): é o que sua fonte entrega. Ex: 12V.
• Tensão direta do LED (VLED ou Vf): é quanto o LED precisa para acender. Um LED vermelho comum fica em torno de 1,8V a 2,2V. Um azul ou branco fica entre 3,0V e 3,4V.
• Corrente do LED (ILED): é quanto ele consome para ter bom brilho sem risco. Para LED 5mm difuso, usamos de 10mA a 20mA na maioria dos projetos.

Se você tem uma fonte de 12V e um LED vermelho de 2V, sobram 10V que precisam ficar em algum lugar do circuito. Quem absorve esses 10V é o resistor. Ele transforma essa diferença em calor e, ao mesmo tempo, define que apenas 15mA, por exemplo, vão circular. Sem ele, esses 10V extras forçam uma corrente destrutiva sobre o LED.

O circuito básico correto é sempre este, em série:

Fonte (+) → Resistor → LED (anodo) → LED (catodo) → Fonte (- / GND)

Na prática, tanto faz o resistor estar no lado positivo ou negativo, desde que esteja em série com o LED. O importante é que toda a corrente que passa pelo LED passe também pelo resistor.

O que acontece com o LED sem o resistor?

Três coisas podem acontecer, e já vi todas no laboratório:

1. Queima instantânea: é o mais comum com fontes de 9V, 12V ou 24V. O fio de bond interno do LED se rompe. O LED fica aberto e nunca mais acende.

2. Queima parcial e perda de brilho: quando a fonte é mais fraca, como 5V de uma USB, o LED pode não queimar na hora, mas o cristal sofre degradação térmica. Ele fica fraco, amarelado e com brilho muito baixo em poucos dias.

3. Sobrecarga na fonte: em fontes sem proteção, a corrente excessiva pode derrubar a tensão ou aquecer o regulador. Já vi trilha de placa de Arduino aquecer por causa de 3 LEDs ligados direto em 5V sem resistor.

O resistor deve ficar antes ou depois do LED?

Essa é uma dúvida clássica de quem está começando e a resposta é: ele pode ficar antes ou depois, o resultado é o mesmo. Como é um circuito em série, a corrente é a mesma em todos os pontos.

O que muda é a organização e a segurança do seu projeto. Eu, na bancada, sempre coloco o resistor no lado positivo (anodo), entre a fonte e o LED.

Resistor no anodo (recomendado): Fonte (+) → Resistor → Anodo do LED. É mais intuitivo para medir tensão e evita que o anodo fique exposto com a tensão total da fonte se o LED for removido.

Resistor no catodo: Anodo do LED → Fonte (+) e Catodo do LED → Resistor → GND. Funciona exatamente igual em termos elétricos.

O erro não é a posição, e sim a ausência dele. Nunca ligue LED sem resistor, mesmo que seja para um teste rápido em 3,3V. Mesmo em 3,3V, um LED vermelho de 2V sem limitação já passa de 80mA a 100mA dependendo da fonte.

2. Fórmula para calcular o resistor do LED

Todo dimensionamento de resistor para LED na bancada parte de uma única fórmula, que é derivada direta da Lei de Ohm. É simples, mas precisa ser aplicada com os valores corretos.

R = (Vfonte - VLED) / ILED

Essa fórmula responde a pergunta básica: qual resistência eu preciso para que, com a tensão que tenho, passe apenas a corrente que o LED suporta.

• R: é o valor do resistor em Ohms (Ω), que é o que queremos descobrir.
• Vfonte: é a tensão total da sua alimentação em Volts (V). Ex: 5V, 12V, 24V.
• VLED ou Vf: é a tensão direta do LED, também em Volts. É a queda de tensão que o LED provoca quando está aceso. Varia conforme a cor e o modelo.
• ILED: é a corrente que você quer que passe pelo LED, em Amperes (A). Essa corrente define o brilho e a vida útil.

A lógica é: (Vfonte - VLED) é a tensão que vai sobrar sobre o resistor. Dividindo essa sobra pela corrente desejada, você encontra a resistência que limita exatamente essa corrente.

A tensão direta (Vf) é o ponto mais importante aqui. Você não pode chutar. Um LED vermelho trabalha tipicamente com 1,8V a 2,2V, enquanto um azul, verde ou branco trabalha com 3,0V a 3,4V. Se você usar 2V no cálculo mas o seu LED é de 3,2V, o resistor ficará superdimensionado e o LED fraco. Se fizer o inverso, o resistor ficará pequeno e o LED será forçado.

A corrente está diretamente ligada ao brilho. Em um LED 5mm comum, com 5mA ele já acende fraco, com 10mA a 15mA tem um brilho ótimo para indicador de painel, e com 20mA tem o brilho máximo especificado pelo fabricante. Acima de 20mA você ganha pouquíssimo brilho visível e perde muita vida útil por aquecimento. Na prática de reparo e projetos, eu raramente uso 20mA. Para indicador interno uso 10mA a 12mA. Só uso 20mA quando preciso de visibilidade com luz ambiente forte.

Vamos a um primeiro exemplo simples, que uso muito para explicar para alunos:

Exemplo: LED vermelho em fonte de 5V
Vfonte = 5V
VLED = 2V (vermelho)
ILED = 15mA (brilho bom para indicador)

Antes de calcular, precisamos converter mA para A, porque a fórmula trabalha em Volts, Amperes e Ohms. É só dividir por 1000.

15mA / 1000 = 0,015A
10mA = 0,01A
20mA = 0,02A

Agora o cálculo:

R = (5V - 2V) / 0,015A
R = 3V / 0,015A
R = 200Ω

Então, para um LED vermelho com 15mA em 5V, precisamos de um resistor de 200Ω. Como 200Ω não é valor comercial da série E12, usaríamos o valor comercial mais próximo acima, que é 220Ω.

Como identificar a tensão direta do LED

Existem três formas práticas, na ordem que eu uso na bancada:

1. Datasheet: é a forma mais precisa. Procure por Vf ou Forward Voltage. O datasheet mostra Vf típico e Vf máximo para uma corrente específica, por exemplo Vf = 2,1V @ 20mA. Para projetos que precisam de precisão, use sempre o Vf típico informado para a corrente que você vai usar.

2. Tabela por cor (quando não tem datasheet): funciona bem para LEDs 5mm e 3mm comuns. Vermelho e vermelho de alto brilho: 1,8V a 2,2V. Amarelo e laranja: 2,0V a 2,2V. Verde: 2,2V a 3,0V dependendo do modelo. Azul, branco e branco frio: 3,0V a 3,4V. Se você não sabe, para um LED azul/branco use 3,2V como ponto de partida seguro.

3. Medição real: quando o LED é desconhecido ou reaproveitado de outra placa. Monte um circuito de teste com uma fonte de 5V e um resistor de 1kΩ em série com o LED e meça com o multímetro a tensão sobre o LED aceso. O valor que você medir é o Vf real dele naquela corrente. É a forma mais confiável sem datasheet.

Qual corrente usar no cálculo do resistor?

Não use sempre 20mA só porque o vendedor disse que é o máximo. Pense na aplicação.

Para LED indicador em painel ou placa (uso mais comum): use 10mA a 15mA. Tem ótimo brilho, baixo consumo e não aquece. Para um painel com 10 LEDs, a diferença entre usar 10mA ou 20mA é o dobro do consumo da fonte.

Para LED que precisa aparecer com luz do dia ou em gabinete claro: use 18mA a 20mA. É o brilho máximo sem forçar.

Para LED ligado 24 horas, como indicador de fonte ou standby: use 5mA a 8mA. Vai durar anos e o brilho ainda é suficiente. Eu uso muito 1kΩ a 1,2kΩ em 5V justamente para isso.

Uma dica de experiência: se você está em dúvida entre duas correntes, escolha a menor. A diferença visual entre 15mA e 20mA é pequena para o olho humano, mas a diferença de estresse térmico e consumo é grande. O LED agradece e sua fonte também.

3. Como calcular o resistor para diferentes tensões de alimentação

Este é o ponto onde a maioria erra na bancada. O resistor não é fixo para o LED, ele é fixo para o conjunto LED + tensão da fonte. Se você trocar a fonte de 5V para 12V e mantiver o mesmo resistor de 220Ω, a corrente vai mais que triplicar e o LED vai queimar.

A regra é simples: quanto maior a tensão da fonte, maior precisa ser o resistor para manter a mesma corrente e o mesmo brilho. A fórmula é sempre a mesma, R = (Vfonte - VLED) / ILED, o que muda é o Vfonte.

Para padronizar os exemplos desta seção, vamos usar dois LEDs muito comuns no dia a dia:

• LED vermelho 5mm: VLED = 2,0V
• LED branco / azul 5mm: VLED = 3,2V
• Corrente de referência para todos os cálculos: 15mA (0,015A) - brilho ideal para indicador

Veja como o resistor muda:

Em 3,3V (ESP32, Raspberry Pi, lógica 3,3V):
Vermelho: R = (3,3 - 2,0) / 0,015 = 86,6Ω
Branco: R = (3,3 - 3,2) / 0,015 = 6,6Ω (na prática inviável, precisa de corrente menor)

Em 5V (Arduino, USB, carregador):
Vermelho: R = (5 - 2,0) / 0,015 = 200Ω
Branco: R = (5 - 3,2) / 0,015 = 120Ω

Em 9V (bateria, fonte universal):
Vermelho: R = (9 - 2,0) / 0,015 = 466,6Ω
Branco: R = (9 - 3,2) / 0,015 = 386,6Ω

Em 12V (fonte de bancada, automotivo, fita de LED):
Vermelho: R = (12 - 2,0) / 0,015 = 666,6Ω
Branco: R = (12 - 3,2) / 0,015 = 586,6Ω

Em 24V (CLP, painel industrial, caminhões):
Vermelho: R = (24 - 2,0) / 0,015 = 1466,6Ω
Branco: R = (24 - 3,2) / 0,015 = 1386,6Ω

Perceba que em 3,3V com LED branco a conta quase não fecha. Sobram apenas 0,1V para o resistor. Qualquer variação da fonte ou do Vf do LED muda totalmente a corrente. É por isso que em 3,3V eu recomendo reduzir a corrente para 8mA a 10mA para LEDs brancos/azuis, ou usar LED vermelho.

Para facilitar sua consulta rápida na bancada, montei uma tabela completa com o valor calculado e o valor comercial E12 mais próximo acima:

Tensão da Fonte	Cor do LED (Vf)	Corrente	Resistência Calculada	Valor Comercial Sugerido
3,3V	Vermelho (2,0V)	15mA	86Ω	100Ω
3,3V	Branco (3,2V)	10mA*	10Ω	22Ω
5V	Vermelho (2,0V)	15mA	200Ω	220Ω
5V	Branco (3,2V)	15mA	120Ω	150Ω
9V	Vermelho (2,0V)	15mA	466Ω	470Ω
9V	Branco (3,2V)	15mA	386Ω	390Ω ou 470Ω
12V	Vermelho (2,0V)	15mA	666Ω	680Ω
12V	Branco (3,2V)	15mA	586Ω	680Ω
24V	Vermelho (2,0V)	15mA	1466Ω	1,5kΩ
24V	Branco (3,2V)	15mA	1386Ω	1,5kΩ

* Em 3,3V com LED branco reduzi para 10mA para ter margem segura de cálculo.

O objetivo dessa tabela não é você decorar valores, e sim entender o processo para repetir o cálculo com qualquer tensão que aparecer. Se amanhã você pegar uma fonte de 15V ou 18V, basta aplicar a mesma fórmula.

Exemplo: resistor para LED em 5V

Esse é o caso mais comum com Arduino. Vamos detalhar:

Você tem um LED branco de 3,2V e quer 15mA em 5V.
R = (5 - 3,2) / 0,015 = 1,8 / 0,015 = 120Ω. Valor comercial: 150Ω.
Com 150Ω a corrente real fica: I = (5 - 3,2) / 150 = 12mA. Brilho excelente e seguro.
Se fosse um LED vermelho de 2V: R = (5 - 2) / 0,015 = 200Ω → comercial 220Ω. Corrente real: 13,6mA.

Por isso que na gaveta de bancada 220Ω e 330Ω são curingas para 5V.

Exemplo: resistor para LED em 12V

Muito usado em painel automotivo, fontes de bancada e placas de alarme.

LED vermelho 2V, 15mA em 12V:
R = (12 - 2) / 0,015 = 10 / 0,015 = 666Ω → comercial 680Ω. Corrente real: 14,7mA. Potência que vamos ver na próxima seção: P = 10V * 0,0147A = 0,147W. Um resistor de 1/4W (0,25W) já trabalha com folga pequena, eu prefiro 1/2W aqui.

LED branco 3,2V, 15mA em 12V:
R = (12 - 3,2) / 0,015 = 8,8 / 0,015 = 586Ω → comercial 680Ω para mais segurança. Corrente real: 12,9mA.

Repare que em 12V o resistor já precisa dissipar mais calor. Não é só o valor em Ohms que importa.

Como calcular para outras tensões

Para qualquer outra tensão, siga este passo a passo que eu uso em todo projeto:

1. Meça ou confirme a tensão real da fonte com multímetro. Uma fonte 12V pode entregar 13,8V.
2. Defina o Vf do seu LED. Sem datasheet, use 2,0V para vermelho/amarelo e 3,2V para azul/branco/verde.
3. Escolha a corrente. Para uso geral, use 0,015A (15mA).
4. Converta mA para A dividindo por 1000.
5. Aplique R = (Vfonte - VLED) / ILED.
6. Escolha o valor comercial imediatamente acima.

Exemplo rápido para uma fonte de 18V que um leitor me trouxe essa semana, com LED vermelho de 2V a 10mA (0,01A) para durar mais:
R = (18 - 2) / 0,01 = 16 / 0,01 = 1600Ω → comercial 1,8kΩ. Pronto, sem mistério.

4. Como escolher o valor comercial mais próximo do resistor

Quando você faz a conta R = (Vfonte - VLED) / ILED, o resultado quase nunca bate com um resistor que você tem na gaveta. No exemplo anterior de 5V com LED vermelho a 15mA, o cálculo deu 200Ω. Mas se você procurar na série comercial E12, que é a mais comum no Brasil, não existe 200Ω. Existem 180Ω e 220Ω.

Isso acontece porque resistores são fabricados em valores padronizados. As séries mais usadas em bancada são a E12 (10% de tolerância) e E24 (5% de tolerância). Os valores que você realmente encontra para comprar são: 100Ω, 120Ω, 150Ω, 180Ω, 220Ω, 270Ω, 330Ω, 390Ω, 470Ω, 560Ω, 680Ω, 820Ω, 1kΩ, 1,2kΩ, 1,5kΩ, 1,8kΩ, 2,2kΩ e assim por diante.

A regra prática que uso há anos e que evita dor de cabeça é: sempre escolha o valor comercial imediatamente acima do valor calculado. É uma margem de segurança.

Vamos comparar o que acontece em cada escolha usando o exemplo de 5V com LED vermelho de 2V, onde o cálculo deu 200Ω para 15mA:

Valor abaixo do calculado (ex: 180Ω):
I real = (5V - 2V) / 180Ω = 3V / 180Ω = 0,0166A = 16,6mA. A corrente sobe 10% acima do projetado. O LED fica um pouco mais brilhante, mas esquenta mais e a vida útil diminui. Se a fonte oscilar para cima, você já está acima do limite seguro.

Valor exatamente calculado (ex: 200Ω, se existisse):
I real = 15mA exatos. É o ideal teórico, mas na prática o resistor tem tolerância. Um resistor de 200Ω com 10% de tolerância pode ser 180Ω na realidade.

Valor acima do calculado (ex: 220Ω):
I real = (5V - 2V) / 220Ω = 3V / 220Ω = 0,0136A = 13,6mA. A corrente cai 9%. A diferença de brilho entre 15mA e 13,6mA é praticamente imperceptível para o olho humano, mas o LED trabalha mais frio e com muito mais margem de segurança. É por isso que 220Ω é a escolha correta aqui.

Essa pequena redução de brilho é irrelevante. O olho humano tem resposta logarítmica à luz. Para você perceber o dobro de brilho, precisaria de quase o dobro de corrente. Já para queimar o LED, basta um pequeno aumento de corrente sustentado.

Exemplos práticos de escolha que faço todo dia:

• Cálculo deu 120Ω → use 150Ω comercial. Corrente cai de 15mA para 12mA em LED branco 3,2V em 5V. Seguro.
• Cálculo deu 466Ω → use 470Ω comercial. Diferença mínima, pode usar sem medo. É um dos casos onde o valor comercial é quase exato.
• Cálculo deu 586Ω → use 680Ω comercial. Você tem 560Ω e 680Ω como opções próximas. 560Ω deixaria a corrente maior que a projetada. 680Ω deixa menor e mais segura.
• Cálculo deu 1466Ω em 24V → use 1,5kΩ comercial. Corrente real fica em 14,6mA, praticamente o projetado.

Posso usar um resistor de valor maior?

Pode, e na maioria das vezes deve. Usar um resistor maior significa menos corrente, menos brilho e mais vida útil.

Se o cálculo deu 220Ω e você colocar 330Ω, a corrente cai de 13,6mA para 9mA em 5V com LED vermelho. O LED ainda acende perfeitamente, só que com brilho um pouco menor. Para indicador de placa dentro de gabinete, 9mA é mais que suficiente. Eu faço isso de propósito quando quero economizar bateria ou quando tenho muitos LEDs no mesmo circuito.

O único limite é não exagerar. Se você colocar 10kΩ onde o cálculo pedia 220Ω, o LED vai acender muito fraco ou nem acender. A regra é: pode subir 1 a 2 valores comerciais acima sem problemas. Subir 10 vezes já compromete a função de indicador.

O que acontece se eu usar um resistor menor?

Aí é onde mora o perigo. Resistor menor = mais corrente = mais brilho momentâneo e mais calor.

Usando o mesmo exemplo de 5V / 2V que pedia 200Ω: se você colocar 100Ω, a corrente vai para I = 3V / 100Ω = 30mA. É o dobro da corrente projetada e 50% acima do limite absoluto da maioria dos LEDs 5mm, que é 20mA. O LED pode acender super forte por alguns minutos, depois o cristal escurece e queima.

Em tensões altas o efeito é ainda pior. Em 12V, se o cálculo pede 680Ω e você usa 330Ω, a corrente pula de 14,7mA para 30,3mA. Além de queimar o LED, o resistor de 1/4W vai superaquecer porque a potência dissipada dobra.

Só use valor abaixo do calculado se você mediu a corrente real com multímetro e tem certeza que ainda está dentro do limite do LED e da potência do resistor. Na dúvida, nunca use abaixo.

Como escolher entre 330Ω, 470Ω, 680Ω e 1kΩ?

Esses quatro valores são os curingas que eu mais uso e deixo sempre em estoque. Eles resolvem 90% dos casos de LEDs indicadores:

330Ω: meu curinga para 5V. Serve para LED vermelho (9mA) e para LED branco/azul (5,4mA) com brilho moderado. Ótimo para quando você quer baixo consumo em 5V ou quando tem muitos LEDs ligados no Arduino.

470Ω: curinga para 9V e também funciona bem em 5V quando quero um brilho bem suave, tipo luz de standby. Em 9V com LED vermelho dá 14,8mA, valor ideal.

680Ω: curinga para 12V. É o valor que mais uso em painel automotivo e fontes de bancada. Em 12V com LED vermelho dá 14,7mA, perfeito. Em 12V com LED branco dá 12,9mA, também ótimo. Se você só puder comprar um valor para 12V, compre 680Ω.

1kΩ: uso quando quero brilho baixo e máxima durabilidade, ou em tensões maiores. Em 12V com LED vermelho dá 10mA, ainda bem visível. Em 24V, 1kΩ já é baixo demais (22mA), então para 24V prefira 1,5kΩ ou 2,2kΩ.

Minha recomendação prática para sua bancada: tenha sempre cartelas de 220Ω, 330Ω, 470Ω, 680Ω, 1kΩ, 1,5kΩ e 2,2kΩ de 1/4W e algumas unidades de 1/2W. Com esses valores você atende de 3,3V até 24V com segurança, apenas escolhendo o imediatamente acima do cálculo.

5. Como calcular a potência do resistor e evitar superaquecimento

Muita gente calcula o valor em Ohms corretamente, coloca um resistor de 680Ω em 12V, o LED acende perfeito e depois de 10 minutos sente cheiro de queimado. O resistor está pegando fogo, mesmo com o valor correto. Isso acontece porque não basta calcular a resistência, tem que calcular a potência.

Todo resistor transforma a tensão que sobra sobre ele em calor. Essa é a função dele. A potência dissipada é a quantidade de calor que ele precisa aguentar. Se você pede mais calor do que o corpo dele suporta, ele superaquece, muda de valor, dessolda da placa ou queima.

A fórmula mais prática para bancada é:

P = Vresistor x ILED

Onde Vresistor é a tensão que fica sobre o resistor, que é (Vfonte - VLED).

Você também pode usar as outras duas variações da mesma fórmula, que dão o mesmo resultado:

• P = R x I² - útil quando você já escolheu o resistor comercial
• P = V² / R - útil para conferir rápido com a tensão sobre o resistor

Na prática, eu uso sempre P = Vresistor x I. É mais direto.

Vamos a um exemplo real de bancada que pega muita gente: LED vermelho 2V, 15mA em 12V.

Vresistor = 12V - 2V = 10V
I = 0,015A
P = 10V x 0,015A = 0,15W

O resistor precisa dissipar 0,15W em forma de calor. Se você usar um resistor de 1/8W (0,125W), ele já está acima do limite. Ele vai esquentar muito e falhar em pouco tempo. Se usar 1/4W (0,25W), ele até aguenta, mas está trabalhando com apenas 66% de folga.

E aqui entra a regra de ouro de projeto eletrônico: a potência calculada nunca deve ser igual ao limite máximo do resistor. Você precisa de margem de segurança.

Eu trabalho com margem de no mínimo 2x. Se o cálculo deu 0,15W, use resistor de pelo menos 0,30W. Como não existe 0,30W comercial, você sobe para o próximo valor padrão: 1/2W (0,5W). Assim o resistor trabalha frio e dura anos.

Veja os resistores mais comuns e onde usar:

• 1/8W (0,125W): só serve para circuitos de baixa tensão e baixa corrente. Ex: LED 2V em 5V com 15mA. P = 3V x 0,015 = 0,045W. Um 1/8W aguenta, mas eu ainda prefiro 1/4W por segurança. Em SMD 0805 e 0603, a maioria é 1/8W.
• 1/4W (0,25W): é o padrão de bancada para 5V e 9V. Aguenta a maioria dos LEDs indicadores até 9V com 15mA. Ex: 5V, LED 2V, 15mA = 0,045W → 1/4W com folga enorme. 9V, LED 2V, 15mA = 0,105W → 1/4W com folga de 2,3x.
• 1/2W (0,5W): meu padrão para 12V. Ex: 12V, LED 2V, 15mA = 0,15W → 1/2W tem folga de 3,3x, trabalha frio. É o que recomendo para todo projeto automotivo e fontes de bancada.
• 1W (1W): necessário para 24V ou correntes maiores. Ex: 24V, LED 2V, 15mA = 0,33W. Um resistor de 1/4W derrete, 1/2W trabalha no limite (0,33W / 0,5W = 66% de carga). Com 1W você tem folga de 3x.

Exemplo clássico de erro que recebo no WhatsApp da Tecset:

Cliente: Coloquei um LED branco em 24V com resistor de 1,5kΩ que você indicou, mas o resistor está queimando.
Análise: Cálculo do resistor está certo: R = (24 - 3,2) / 0,015 = 1386Ω → 1,5kΩ. Corrente real 13,8mA. Brilho ok. Mas ele usou resistor de 1/4W.
Potência: Vresistor = 20,8V. P = 20,8V x 0,0138A = 0,287W. Um resistor de 0,25W está 15% acima do limite. Ele não queima na hora, mas em 20 minutos atinge mais de 150°C e abre.
Solução: trocar o mesmo 1,5kΩ por 1,5kΩ de 1W. Mesma resistência, corpo maior, dissipa o calor. Problema resolvido.

Como saber se um resistor de 1/4W é suficiente

Faça essa conta rápida de 3 passos sempre:

1. Calcule Vresistor = Vfonte - VLED
2. Calcule P = Vresistor x ILED (com I em Amperes)
3. Multiplique P por 2. O valor do resistor que você vai comprar deve ser igual ou maior que isso.

Exemplos:

5V, LED 2V, 15mA: P = 3V x 0,015 = 0,045W. P x 2 = 0,09W → 1/4W (0,25W) é suficiente com folga.
12V, LED 2V, 15mA: P = 10V x 0,015 = 0,15W. P x 2 = 0,30W → 1/4W não é recomendado. Use 1/2W.
24V, LED 2V, 15mA: P = 22V x 0,015 = 0,33W. P x 2 = 0,66W → use 1W.

Se você encostar o dedo no resistor depois de 1 minuto ligado e não conseguir segurar 3 segundos, ele está com potência insuficiente, mesmo que o valor em Ohms esteja certo.

Por que o resistor pode esquentar mesmo com o valor correto?

Três motivos que vejo direto na bancada:

1. Margem de segurança pequena: o cálculo deu 0,22W e você usou resistor de 1/4W (0,25W). Tecnicamente aguenta, mas está com 88% de carga. Qualquer aumento da fonte ou da temperatura ambiente faz ele passar do limite. Resistores aquecem e mudam de valor com o calor, o que aumenta ainda mais a corrente.

2. Fonte com tensão maior que a nominal: uma fonte 12V de notebook genérica pode entregar 19V sem carga. Uma bateria automotiva com motor ligado chega a 14,4V. Se você calculou para 12V e a fonte real está em 14,4V, a tensão sobre o resistor sobe de 10V para 12,4V e a potência de 0,15W para 0,186W. Um 1/4W que já estava no limite agora superaquece.

3. Gabinete fechado ou sem ventilação: dentro de um painel fechado, a temperatura ambiente pode chegar a 50°C ou 60°C. O resistor tem menos capacidade de trocar calor com o ar. O que funcionava na bancada aberta falha dentro da caixa. Por isso em painel industrial e automotivo eu sempre uso 1/2W ou 1W para 12V e 24V, mesmo que a conta diga que 1/4W aguentaria.

Na dúvida, aumente a potência, não a resistência. Manter 680Ω de 1/2W no lugar de 680Ω de 1/4W mantém o mesmo brilho e resolve o aquecimento.

6. Como calcular resistor para LEDs de diferentes cores e tipos

Um erro muito comum de quem está começando é achar que todo LED é 2V. Na bancada, se você calcular um resistor para um LED vermelho e usar o mesmo resistor para um LED azul ou branco na mesma fonte, o azul vai ficar fraco ou nem acender. Isso acontece porque cada cor tem uma química diferente e, por consequência, uma tensão direta (Vf) diferente.

A tensão direta não é um detalhe, ela é a base da fórmula R = (Vfonte - VLED) / ILED. Se o VLED muda, todo o cálculo muda.

Veja valores práticos que meço todo dia com LEDs 5mm difusos comuns de boa procedência, com 15mA:

• LED vermelho: 1,8V a 2,2V. É o de menor Vf. Use 2,0V como média para cálculo rápido.
• LED amarelo / laranja: 2,0V a 2,2V. Muito parecido com o vermelho. Na prática, pode usar o mesmo resistor do vermelho na maioria dos casos.
• LED verde comum (verde amarelado): 2,1V a 2,4V. Os verdes antigos de baixo brilho ficam nessa faixa.
• LED verde puro / verde água e azul: 3,0V a 3,4V. Aqui já muda tudo. Os LEDs azuis e verdes modernos usam outro material semicondutor (InGaN).
• LED branco (frio e quente): 3,0V a 3,4V. O LED branco na verdade é um LED azul com fósforo. Por isso o Vf é igual ao do azul. Use 3,2V como média segura.

Exemplo prático para mostrar a diferença: fonte 5V, corrente 15mA.

LED vermelho 2,0V: R = (5 - 2,0) / 0,015 = 200Ω → comercial 220Ω
LED branco 3,2V: R = (5 - 3,2) / 0,015 = 120Ω → comercial 150Ω

Se você usar 220Ω nos dois, o vermelho vai trabalhar com 13,6mA (ótimo) e o branco com apenas 8,1mA (fraco). Por isso não é correto assumir Vf igual para todos.

Além da cor, o Vf varia conforme o modelo, a temperatura e a corrente. Um mesmo LED branco pode ter 3,0V com 10mA e 3,4V com 20mA. Quanto maior a corrente, maior o Vf. E quanto mais quente o LED fica, menor fica o Vf, o que pode aumentar a corrente se o resistor foi calculado no limite. É o chamado coeficiente térmico negativo.

Quando a precisão importa, como em um produto que você vai vender ou em um painel com dezenas de LEDs iguais, consulte sempre o datasheet. Procure a curva Vf x If (Forward Voltage vs Forward Current). O fabricante mostra exatamente qual Vf esperar para a corrente que você escolheu. Para manutenção e protótipos, a tabela por cor que mostrei acima já resolve bem.

Agora, precisamos diferenciar LED indicador de LED de iluminação.

LEDs de alto brilho 5mm e 10mm: são aqueles transparentes que cegam. Eles ainda são LEDs indicadores, com corrente de 20mA a 30mA no máximo. O cálculo é exatamente o mesmo que fizemos até agora. A única diferença é que o Vf costuma ser um pouco maior e o datasheet é mais importante. Use a mesma fórmula, mas respeite a corrente máxima do modelo.

LEDs de potência (1W, 3W, 5W, 10W): aqui a história é totalmente diferente. Um LED de 3W, por exemplo, pode ter Vf de 3,4V e If de 700mA. Se você tentar usar resistor em 12V, veja a conta: Vresistor = 12 - 3,4 = 8,6V. P = 8,6V x 0,7A = 6,02W. Você precisaria de um resistor de 12Ω de pelo menos 10W, que vai esquentar como um ferro de solda e desperdiçar mais energia em calor do que em luz. É ineficiente e perigoso.

LEDs de potência não devem ser limitados apenas com resistor. Eles precisam de driver de corrente constante ou conversor DC-DC com controle de corrente, dissipador de alumínio e controle térmico. O resistor só serve para LEDs indicadores de baixa corrente, até uns 30mA a 50mA no máximo.

Por que um LED azul pode exigir um resistor diferente de um LED vermelho?

Por causa do material semicondutor. Para produzir luz vermelha e amarela, a indústria usa AlGaInP, que precisa de menos energia para emitir fótons, por isso Vf baixo de 1,8V a 2,2V. Para produzir azul, verde puro e branco, usa InGaN, que tem um bandgap maior e precisa de mais tensão para funcionar, por isso Vf de 3,0V a 3,4V.

Na fórmula, isso muda a sobra de tensão sobre o resistor. Em 5V, sobram 3V para o resistor com LED vermelho e apenas 1,8V com LED azul. Para manter a mesma corrente de 15mA, o resistor do azul precisa ser menor. Se usar o mesmo resistor do vermelho no azul, a corrente cai e o brilho cai junto.

LED de alto brilho usa o mesmo cálculo?

Sim, usa exatamente a mesma fórmula R = (Vfonte - VLED) / ILED. O que muda são os valores de Vf e If do datasheet.

Um LED vermelho de alto brilho 5mm pode ter Vf de 2,2V a 2,4V e corrente recomendada de 20mA. Um branco de alto brilho pode ter Vf de 3,2V a 3,6V e corrente de 20mA a 30mA. Faça a conta com esses valores.

Exemplo: LED branco alto brilho 3,4V, 20mA, em 12V: R = (12 - 3,4) / 0,02 = 430Ω → comercial 470Ω. Potência: P = 8,6V x 0,02A = 0,172W → use 1/2W.

O que você não pode fazer é usar 100mA ou 350mA em um LED 5mm de alto brilho achando que vai ficar mais forte. Ele vai queimar como qualquer outro. Alto brilho se refere à eficiência luminosa, não à corrente máxima.

LED de potência precisa apenas de um resistor?

Não. E esse é um ponto que preciso reforçar para quem está migrando de eletrônica básica para iluminação.

LED de potência (1W, 3W, COB) precisa de três coisas que um resistor sozinho não oferece:

1. Corrente constante: a luminosidade e a cor dependem da corrente, não da tensão. Drivers de LED mantêm a corrente fixa em 350mA, 700mA ou 1050mA, independente da variação da fonte.

2. Dissipação térmica: mais de 70% da energia de um LED de potência vira calor. Sem dissipador de alumínio e pasta térmica, o Vf cai com o calor e a corrente sobe, entrando em avalanche térmica.

3. Eficiência: como vimos, usar resistor em alta corrente desperdiça muita energia em calor. Um driver chaveado tem eficiência acima de 90%, resistor tem eficiência péssima.

Se você tem um projeto com LED de 1W em 12V, não calcule resistor. Use um driver buck de corrente constante para LED, tipo PT4115 ou um módulo pronto LM2596 com ajuste de corrente. O resistor serve apenas para LEDs indicadores até 20mA a 30mA. Acima disso, mude a topologia do circuito.

7. Exemplos práticos e erros comuns no dimensionamento do resistor

Agora vamos juntar tudo o que vimos em três situações reais que aparecem toda semana aqui na bancada da Tecset. Vou seguir sempre o mesmo procedimento que uso em todo projeto e que evita queima de LED e resistor aquecendo.

Procedimento completo de 7 passos:
1. Identificar a tensão real da fonte com multímetro
2. Identificar a tensão direta (Vf) do LED
3. Definir a corrente desejada (ILED)
4. Calcular a resistência com R = (Vfonte - VLED) / ILED
5. Escolher o valor comercial imediatamente acima
6. Calcular a potência com P = (Vfonte - VLED) x I e escolher com margem de 2x
7. Montar respeitando a polaridade: anodo para o positivo e catodo para o negativo

Exemplo 1: LED em fonte de 5V - Caso Arduino / USB

Situação: indicador de ligado em uma placa Arduino, LED vermelho difuso 5mm.

1. Vfonte = 5V medidos na USB
2. VLED = 2,0V (vermelho)
3. ILED = 12mA (0,012A) - brilho bom e econômico para ficar ligado direto
4. R = (5 - 2) / 0,012 = 3 / 0,012 = 250Ω
5. Valor comercial = 270Ω
6. Potência: Vresistor = 3V. P = 3V x 0,012A = 0,036W. P x 2 = 0,072W → resistor 1/4W (0,25W) com folga enorme
7. Montagem: 5V → resistor 270Ω → anodo LED → catodo LED → GND. Corrente real: (5-2)/270 = 11,1mA.

Exemplo 2: LED em fonte de 12V - Caso painel automotivo / fonte de bancada

Situação: LED branco de alto brilho como iluminação de botão em painel 12V.

1. Vfonte = 12V (na verdade 13,8V com motor ligado, mas vamos calcular com 12V e dar margem)
2. VLED = 3,2V (branco)
3. ILED = 15mA (0,015A)
4. R = (12 - 3,2) / 0,015 = 8,8 / 0,015 = 586Ω
5. Valor comercial = 680Ω
6. Potência: Vresistor = 8,8V. P = 8,8V x 0,015A = 0,132W. P x 2 = 0,264W → não use 1/4W no limite, use 1/2W (0,5W) para trabalhar frio dentro do painel fechado
7. Montagem: 12V → resistor 680Ω 1/2W → anodo LED branco → catodo → GND do veículo. Corrente real: 12,9mA.

Exemplo 3: LED em circuito de 24V - Caso CLP / painel industrial

Situação: LED vermelho indicando saída de CLP 24V.

1. Vfonte = 24V industrial
2. VLED = 2,0V
3. ILED = 10mA (0,01A) - em 24V não precisa de muita corrente, e reduz o calor
4. R = (24 - 2) / 0,01 = 22 / 0,01 = 2200Ω = 2,2kΩ
5. Valor comercial = 2,2kΩ (valor exato E12)
6. Potência: Vresistor = 22V. P = 22V x 0,01A = 0,22W. P x 2 = 0,44W → use resistor de 1/2W no mínimo, ideal 1W por segurança e temperatura de painel
7. Montagem: 24V do CLP → resistor 2,2kΩ 1W → anodo LED → catodo → 0V do CLP. Se inverter a polaridade, o LED não queima, apenas não acende.

Agora, os 7 erros que mais vejo queimar LED na bancada:

• 1. Ligar o LED direto na fonte: sem resistor a corrente é limitada só pela resistência interna da fonte. Em 99% dos casos o LED abre instantaneamente.
• 2. Ignorar a tensão direta (Vf): usar 2V para todo LED. Um branco de 3,2V calculado como 2V fica fraco. Um vermelho de 2V calculado como 3,2V fica sobrecarregado.
• 3. Usar corrente excessiva: colocar 30mA em LED de 20mA para ficar mais forte. Ganho visual pequeno, perda de vida útil enorme. Para indicador, 10mA a 15mA já é ideal.
• 4. Escolher resistor com potência insuficiente: o caso clássico de 24V com resistor 1/4W. O valor está certo, 1,5kΩ, mas a potência dissipada é 0,28W. O resistor carboniza.
• 5. Usar o mesmo resistor para tensões diferentes sem recalcular: pegar o circuito de 5V com 220Ω e ligar em 12V. A corrente pula de 13mA para 45mA.
• 6. Confundir mA com A: colocar na fórmula 15 no lugar de 0,015. O resultado dá 0,2Ω em vez de 200Ω. Sempre divida mA por 1000 antes de calcular.
• 7. Ignorar a especificação do LED e a tensão real da fonte: fonte 12V que na verdade entrega 14,5V, ou LED reaproveitado sem saber a cor real. Sempre meça a fonte e, se possível, meça o Vf real com resistor de 1kΩ e multímetro.

Para fechar, deixo uma tabela-resumo para você salvar e consultar rápido na bancada. Todos os cálculos com corrente padrão de 15mA para vermelho e 12mA a 15mA para branco, já com margem de segurança:

Fonte	LED Vermelho (2,0V)	Potência Mínima	LED Branco (3,2V)	Potência Mínima
3,3V	100Ω (15mA)	1/4W	22Ω a 47Ω (10mA)*	1/4W
5V	220Ω (13,6mA)	1/4W	150Ω (12mA)	1/4W
9V	470Ω (14,8mA)	1/4W	470Ω (12,3mA)	1/4W
12V	680Ω (14,7mA)	1/2W	680Ω (12,9mA)	1/2W
24V	1,5kΩ (14,6mA)	1W	1,5kΩ (13,8mA)	1W

* Em 3,3V com LED branco a margem é muito pequena, por isso recomendo usar corrente menor de 10mA ou preferir LED vermelho.

Com esse método você consegue calcular o resistor para qualquer tensão que aparecer, de 3,3V até 24V, e escolher um resistor que não esquenta e um LED que dura anos.

Agora é com você: me conta nos comentários qual é a sua aplicação? Qual tensão da sua fonte e qual cor e tamanho do LED você quer ligar? Informa Vfonte, cor do LED e a corrente que você pretende usar que eu confiro o cálculo e te digo o valor comercial e a potência ideal para o seu caso.
