Se você já ligou um botão a um microcontrolador e viu o pino "flutuar", lendo 0 e 1 aleatoriamente, já esbarrou no problema que os resistores pull-up e pull-down resolvem.
Em eletrônica digital, uma entrada não pode ficar "no ar". Pinos de microcontroladores como Arduino, ESP32 e PIC, quando configurados como entrada, têm alta impedância. Isso significa que qualquer ruído elétrico, campo eletromagnético ou até o toque da sua mão no fio pode fazer o estado lógico mudar sem você querer. O resultado? Seu projeto lê fantasmas: apertos de botão que nunca aconteceram, sensores disparando sozinhos.
É aqui que entram os resistores pull-up e pull-down. Eles são a solução mais simples e barata para garantir que uma entrada digital tenha sempre um estado definido: nível lógico alto ou baixo. Na prática, eles "puxam" a tensão do pino para VCC ou para GND quando não há nada forçando o contrário, como um botão pressionado.
1. Como Funciona o Resistor Pull-up
O resistor pull-up é ligado entre o pino de entrada e o VCC, geralmente 5V ou 3.3V.
| Estado do botão | Caminho da corrente | Estado lido no pino |
|---|---|---|
| Aberto | VCC → Resistor → Pino de entrada | HIGH / 1 |
| Fechado | VCC → Resistor → GND | LOW / 0 |
Detalhe importante pra nível 2: Note que com pull-up a lógica é invertida. Botão solto = 1, botão pressionado = 0. No código você trata isso com if(digitalRead(pino) == LOW).
Valores práticos de resistência
| Valor comum | Quando usar | Problema se errar |
|---|---|---|
| 10kΩ | Padrão para botões, chaves, maioria dos projetos com Arduino/ESP | É o "arroz com feijão" |
| 4.7kΩ a 1kΩ | Ambientes com muito ruído, trilhas longas, I2C | Valor baixo demais = consumo alto quando botão pressionado |
| 100kΩ | Projetos a bateria, pra economizar energia | Valor alto demais = sensível a ruído, transição lenta |
Calculadora de Corrente no Resistor
Cálculo rápido: Com 10kΩ em 5V, quando você aperta o botão passa I = 5V / 10kΩ = 0.5mA. É seguro e não esquenta nada. Se usar 100Ω, a corrente vai pra 50mA — seu resistor vira torradeira e a fonte sofre.
Pull-up interno do microcontrolador
Aqui é onde o nível 2 economiza componente. Arduino, ESP32, STM32 e PIC já têm resistores de pull-up internos, entre 20kΩ e 50kΩ.
Como ativar no Arduino IDE:
pinMode(2, INPUT_PULLUP); // Ativa pull-up interno no pino 2
- Use interno: Botões perto do microcontrolador, prototipagem rápida, economizar espaço.
- Use externo de 10kΩ: Trilhas longas, ambiente industrial, quando você precisa garantir um valor específico, ou em I2C onde 4.7kΩ é padrão.
Pino → Botão → GND. Só isso. O VCC já vem pelo resistor.
2. Como Funciona o Resistor Pull-down

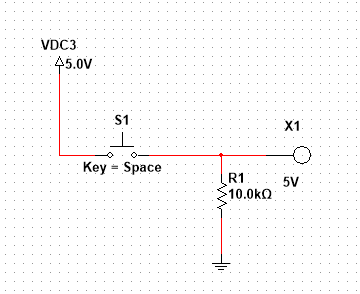

O resistor pull-down é o oposto do pull-up: ele é ligado entre o pino de entrada e o GND.
| Estado do botão | Caminho da corrente | Estado lido no pino |
|---|---|---|
| Aberto | Pino → Resistor → GND | LOW / 0 |
| Fechado | VCC → Pino → Resistor → GND | HIGH / 1 |
Detalhe importante pra nível 2: Aqui a lógica é direta. Botão solto = 0, botão pressionado = 1. Muita gente prefere pull-down no início porque faz mais sentido no código: if(digitalRead(pino) == HIGH).
Pull-down interno: por que é raro?
Diferente do pull-up, a maioria dos microcontroladores NÃO tem pull-down interno.
Arduino Uno/Nano/Pro Mini: só tem pull-up interno.
ESP32: tem pull-up e pull-down interno. Ativa com pinMode(pino, INPUT_PULLDOWN);
Pull-up vs Pull-down: quando escolher cada um?
| Critério | Pull-up | Pull-down |
|---|---|---|
| Lógica | Invertida: solto=1, apertado=0 | Direta: solto=0, apertado=1 |
| Segurança | Botão liga o pino ao GND. Se o fio encostar no chassi aterrado, nada queima | Botão liga ao VCC. Se o fio encostar no GND, causa curto |
| Padrão da indústria | I2C, botões em placas comerciais, INPUT_PULLUP do Arduino |
Sensores, encoder, lógica positiva |
| Disponibilidade | Quase todo microcontrolador tem interno | Poucos têm interno |
3. Aplicações Reais de Pull-up e Pull-down
Botões e chaves mecânicas
É a aplicação nº1 na bancada. Sem pull-up/pull-down, seu botão vira antena.
Pull-up interno no Arduino:
pinMode(3, INPUT_PULLUP);
if(digitalRead(3) == LOW) { // Botão pressionado }
Barramento I2C: SCL e SDA
Se você usa sensor BMP280, display OLED, RTC DS3231, já está usando pull-up sem saber.
Regra do I2C: Os pinos SCL e SDA são "dreno aberto". Eles só conseguem puxar pra GND. Quem puxa pra VCC são resistores pull-up.
| Tensão do barramento | Valor típico | Onde fica |
|---|---|---|
| 5V | 4.7kΩ | Na placa do Arduino ou no módulo |
| 3.3V | 2.2kΩ a 4.7kΩ | Em módulos ESP32, STM32 |
| 400kHz+ | 1kΩ a 2.2kΩ | Barramento rápido precisa de borda mais firme |
Sensores de saída coletor aberto ou dreno aberto
Sensores como encoder óptico, sensor de RPM, detector de linha TCRT5000, e CI comparadores como LM393 usam saída "coletor aberto".
Funcionam igual botão: quando ativos, ligam o pino ao GND. Quando inativos, deixam flutuando.
Solução: Pull-up obrigatório. Se não tiver, você lê erro.
Entradas não usadas e segurança
Pino de microcontrolador configurado como entrada e deixado sem nada conectado = problema. Consome mais corrente, fica sensível a ESD, e pode gerar interrupção fantasma.
Boas práticas:
- Configure como saída:
pinMode(pino, OUTPUT); digitalWrite(pino, LOW); - Se precisa ficar como entrada: Ative
INPUT_PULLUPinterno.
Circuitos de reset e enable
Olha qualquer esquema de ESP32, STM32, PIC. O pino de RESET ou EN sempre tem pull-up de 10kΩ pra VCC.
Por quê: O chip precisa iniciar rodando. Se o pino flutuar no power-on, o microcontrolador pode ficar resetando sozinho. O botão de reset só puxa pra GND quando você quer reiniciar manualmente.
4. O que é Estado de Alta Impedância e Por que Ele é um Problema
Alta impedância = Z alta. Um pino de entrada do microcontrolador, quando configurado como INPUT, vira isso: uma porta de entrada com resistência interna na casa de megaohms.
Por que isso quebra seu projeto
| Estado | Tensão em 5V | Tensão em 3.3V |
|---|---|---|
| LOW / 0 | 0V a 1.5V | 0V a 0.8V |
| HIGH / 1 | 3.5V a 5V | 2.0V a 3.3V |
| Zona proibida | 1.5V a 3.5V | 0.8V a 2.0V |
O problema: Um pino flutuando fica justamente na "zona proibida". O circuito interno do microcontrolador não sabe se é 0 ou 1. Resultado:
- Leitura aleatória:
digitalReadretorna 0 e 1 sem padrão. Seu botão dispara sozinho. - Consumo excessivo: Na zona proibida, os dois transistores internos da porta lógica CMOS ficam meio ligados ao mesmo tempo. A corrente de uma porta pode pular de <1uA pra 500uA.
- Oscilação: O pino pode virar um oscilador de MHz, travando comunicação SPI, I2C ou gerando EMI no seu circuito.
- Sensibilidade a ESD: Pino em alta-Z é o primeiro a queimar com estática quando você encosta.
Teste de bancada em 30 segundos
- Arduino Uno, sem nada ligado.
- Carrega este código:
void setup() { Serial.begin(9600); pinMode(2, INPUT); }
void loop() { Serial.println(digitalRead(2)); delay(100); }
- Abre o Monitor Serial. Vai ver 0 e 1 aleatórios.
- Agora encosta o dedo no pino 2. Os valores mudam. Você virou antena.
- Troca pra
pinMode(2, INPUT_PULLUP);e repete. Agora fica fixo em 1. Problema resolvido.
5. Problemas Comuns: Bouncing, Ruído e Como Dimensionar
Bouncing: o problema é mecânico, a solução é elétrica + software
Quando você aperta um botão, o contato metálico bate e quica por 1ms a 20ms. O microcontrolador é rápido o bastante pra ver cada quicada como um pulso novo.
Pull-up/pull-down não resolve bounce. Ele só garante que nos intervalos entre quiques o pino volte pro estado definido, sem flutuar.

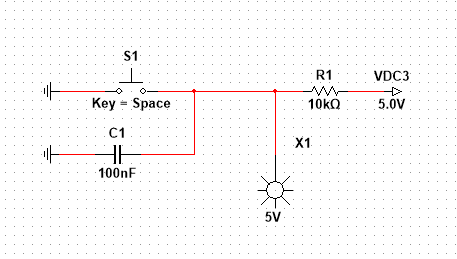

Solução 1 - Hardware, filtro RC:
VCC
|
10kΩ (Pull-up)
|-------- Pino do Micro
| |
Botão 100nF
| |
GND GND
Onde:
- T = Constante de tempo (segundos)
- R = Resistência (Ω)
- C = Capacitância (F)
Calculadora Constante de Tempo RC
T = R x C >>>> T = 10kΩ × 100nF = 1ms
Qualquer pulso menor que 1ms é filtrado. Quiques somem antes de chegar no micro.
Solução 2 - Software, a mais usada:
unsigned long ultimoTempo = 0;
const int intervaloDebounce = 50; // 50ms
void loop() {
if(digitalRead(2) == LOW) { // Botão com pull-up
if(millis() - ultimoTempo > intervaloDebounce) {
// Ação válida aqui
ultimoTempo = millis();
}
}
}
Ruído: quando o fio vira antena
Ruído entra por acoplamento capacitivo e indutivo. Quanto maior a impedância do seu nó, mais fácil o ruído muda o estado.
Exemplo prático: Você tem pull-up de 100kΩ em 3.3V. Pra levar o pino de HIGH pra LOW, o ruído só precisa drenar 3.3V / 100kΩ = 33uA. Um celular perto gera isso fácil.
Com 10kΩ precisa 3.3V / 10kΩ = 330uA. 10x mais imune.
- Baixa o resistor: 4.7kΩ ou 2.2kΩ em ambiente industrial.
- Adiciona capacitor: 10nF a 100nF do pino pro GND forma filtro passa-baixa.
- Trilha curta: Resistor sempre perto do microcontrolador, não perto do botão.
- Cabo blindado: Se o botão fica a >30cm, usa par trançado ou cabo com malha.
Como dimensionar o resistor: a conta que importa
Não existe "valor mágico". Você calcula por 3 critérios:
Critério A: Consumo de corrente
Quando o botão está pressionado, passa corrente do VCC pro GND pelo resistor.
I = VCC / R
| VCC | R = 10kΩ | R = 4.7kΩ | R = 1kΩ |
|---|---|---|---|
| 5V | 0.5mA | 1.06mA | 5mA |
| 3.3V | 0.33mA | 0.7mA | 3.3mA |
Critério B: Tempo de subida vs capacitância
Toda trilha e cabo tem capacitância. C_total = C_pino + C_trilha + C_cabo. Protoboard = ~20pF. Cada 10cm de fio = ~10pF.
Calculadora Tempo de Subida
Tr ≈ 2,2 × R × C
Meta: Tempo de subida < 10% do período do seu sinal. Pra I2C 100kHz, período = 10us. Então tempo de subida < 1us. 1us = 2.2 × R × 100pF → R < 4.5kΩ. Por isso se usa 4.7kΩ.
| Aplicação | Capacitância estimada | R máximo | R recomendado |
|---|---|---|---|
| Botão na PCB, trilha 2cm | 15pF | 300kΩ | 10kΩ a 100kΩ |
| Botão em protoboard | 30pF | 150kΩ | 10kΩ a 47kΩ |
| Botão cabo 1m | 120pF | 37kΩ | 10kΩ |
| I2C 100kHz, 4 dispositivos | 100pF | 4.5kΩ | 4.7kΩ |
| I2C 400kHz | 100pF | 1.1kΩ | 2.2kΩ |
Fórmula de bolso pra nível 2
- Começa com 10kΩ. Funciona em 90% dos casos.
- Deu bounce? Add 100nF ou debounce software.
- Deu ruído? Baixa pra 4.7kΩ e add 100nF.
- É I2C ou sinal rápido? Calcula
R < 1us / (2.2 × C). - É bateria? Sobe pra 47kΩ ou 100kΩ e testa imunidade.
6. Conclusão: Checklist de Bancada
Se você chegou até aqui, já está acima de 80% dos projetistas que só copiam esquema sem entender. Pra fechar, usa esse checklist toda vez que for ligar botão, sensor ou barramento no seu microcontrolador:
| Sintoma | Causa provável | Solução |
|---|---|---|
| Botão dispara sem apertar | Sem pull-up ou valor muito alto >100kΩ | Ativa INPUT_PULLUP ou 10kΩ externo |
| Botão conta 2x ou 3x | Bouncing sem tratamento | Debounce software ou RC 10k + 100nF |
| I2C dá erro aleatório | Pull-up fraco ou trilhas longas | Baixa pra 4.7kΩ ou 2.2kΩ |
| Consumo alto no sleep | Pinos flutuando | Configura todos como OUTPUT LOW ou INPUT_PULLUP |
| Micro trava perto de relé | Ruído acoplado em entrada | 10kΩ + 100nF + trilha curta |
| Sensor coletor aberto não lê | Faltou pull-up | Add 10kΩ pra VCC |
Pull-up é rei no Arduino por causa do INPUT_PULLUP interno. Pull-down você vai usar quando a lógica direta fizer mais sentido ou quando trabalhar com ESP32/STM32 que têm o recurso. No I2C e em reset, pull-up é obrigatório. Em bateria, testa 47kΩ ou 100kΩ, mas valida a imunidade a ruído antes de fechar a placa.
Agora é com você
Pega um botão, um resistor de 10kΩ e testa o código do debounce aí na sua bancada. Ver o sinal no osciloscópio muda completamente a forma como você projeta.
